Радио Пульт ДУ DREAMFAN TELEFAN (53003DFN)
Назначение:
Радиопульт DREAMFAN® Telefan 53003DFN — это удобное решение для управления одиночным потолочным вентилятором. Устройство позволяет дистанционно контролировать все основные функции прибора, обеспечивая комфортную эксплуатацию без необходимости использования настенных выключателей.
С помощью пульта можно включать и выключать мотор вентилятора мощностью не более 100 Вт. Пользователю доступны три скорости вращения лопастей, что позволяет подобрать оптимальный режим циркуляции. Кроме того, радиопульт позволяет управлять подсветкой вентилятора — включать и выключать световую часть прибора, общей мощностью до 300 Вт.
Конструкция:

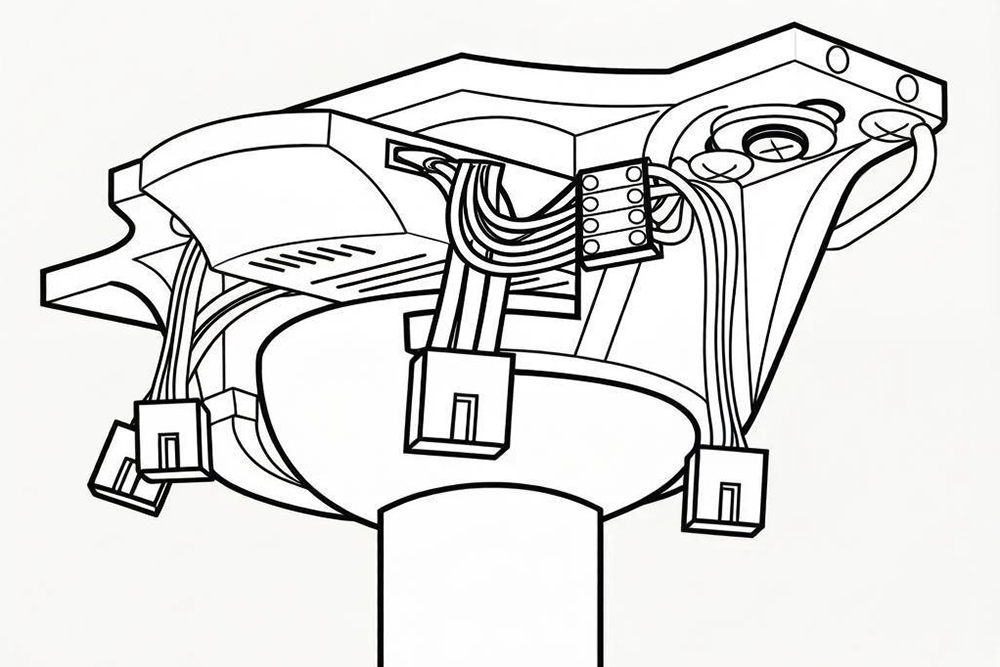

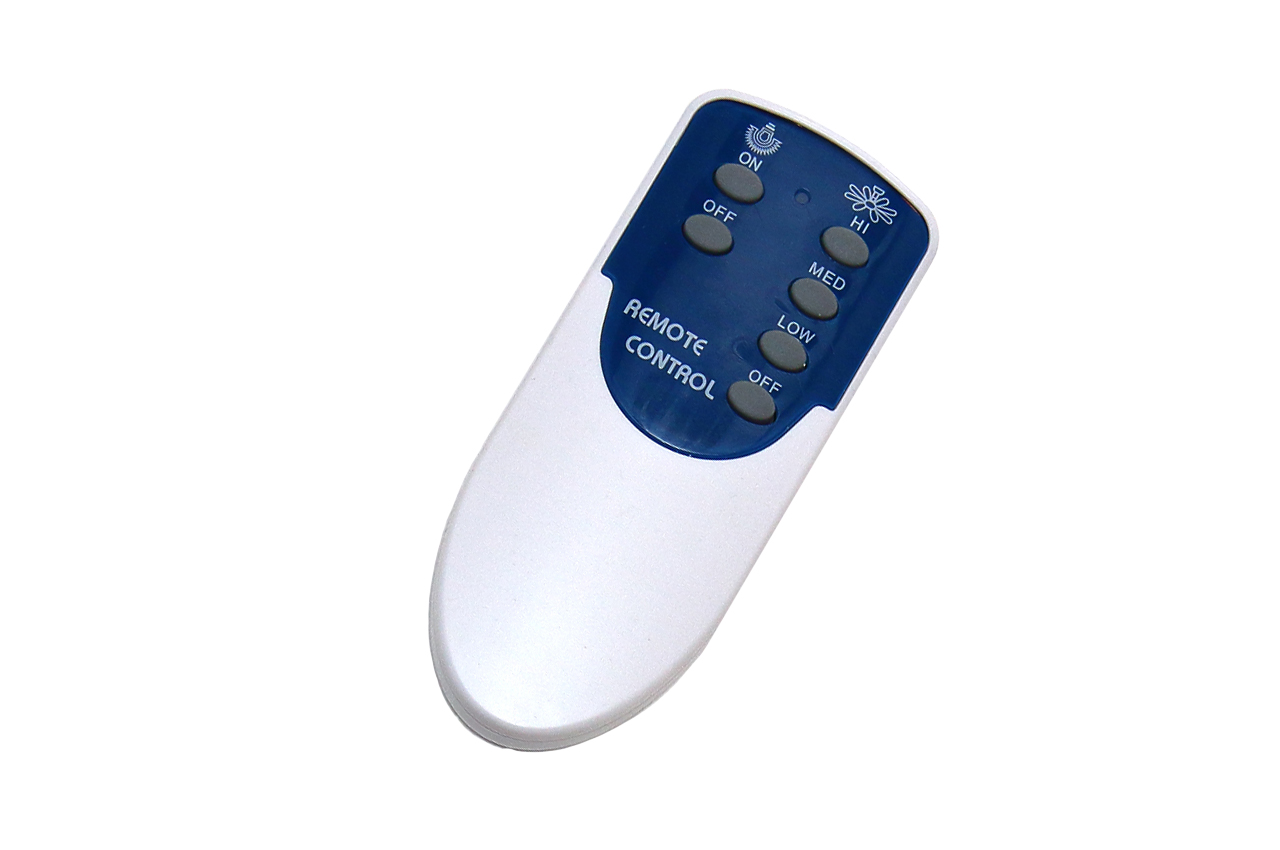

Пульт дистанционного управления DREAMFAN Telefan представляет собой систему из двух основных компонентов: пульта управления и радиоприемника. Пульт оснащается кнопками и работает от батареек, тогда как радиоприемник выполнен в виде черной коробки с проводами. Приемник монтируется внутри верхнего декоративного металлического колпака потолочного вентилятора, под крепежной пластиной.

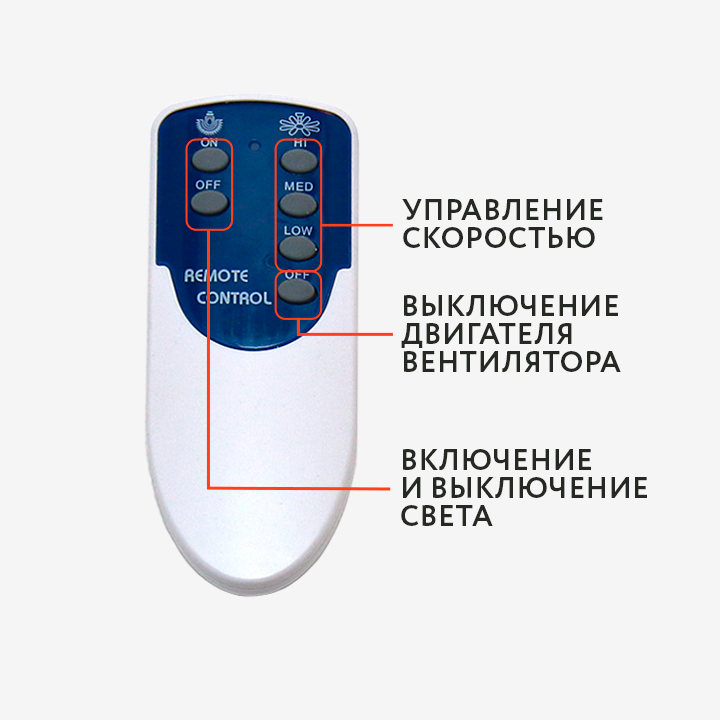

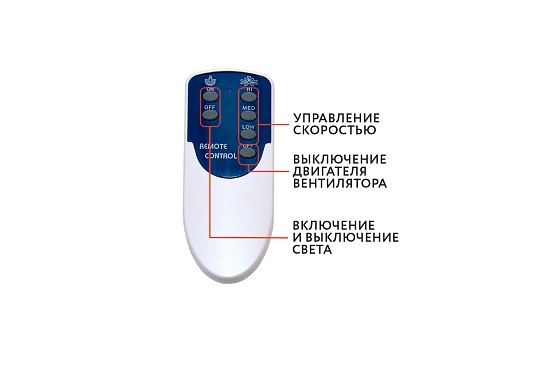

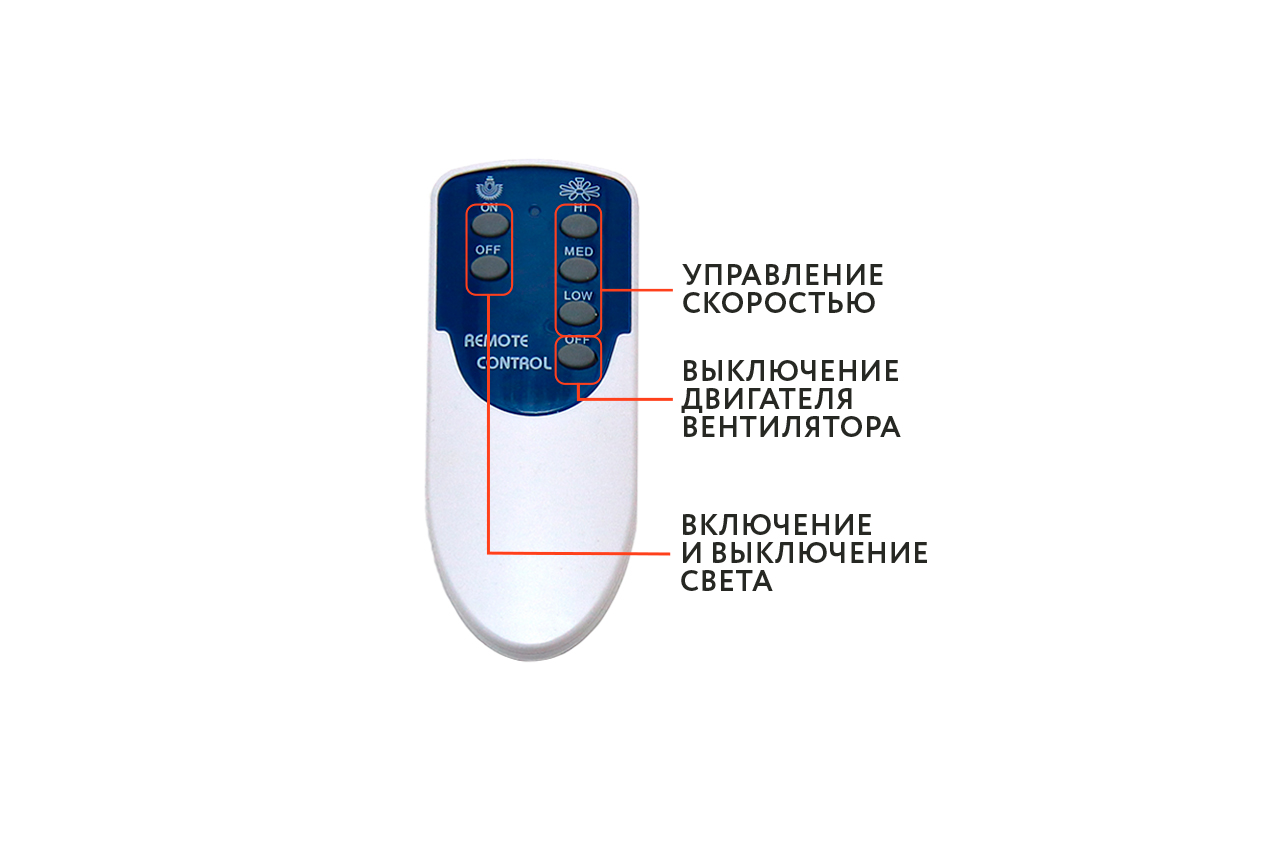

На самом пульте размещены кнопки для управления функциями устройства:
- Включение и выключение двигателя вентилятора;
- Три отдельные кнопки для выбора одной из трех скоростей вращения;
- Кнопки включения и выключения встроенного светильника.
Технические характеристики:
- Устройство рассчитано на работу в стандартной сети 220 В с частотой 50 Гц. c максимальным током коммутации до 10 А;
- Условия эксплуатации ограничены диапазоном температур от 0°C до +40°C;
- Характеристики устройства позволяют подключать вентиляторы мощностью до 100 Вт для двигателя и до 300 Вт для сетевой части.
Схемы подключения и применение:
DREAMFAN Telefan предназначен для управления всеми моделями потолочных вентиляторов TМ DREAMFAN, оснащёнными асинхронными (AC) двигателями.

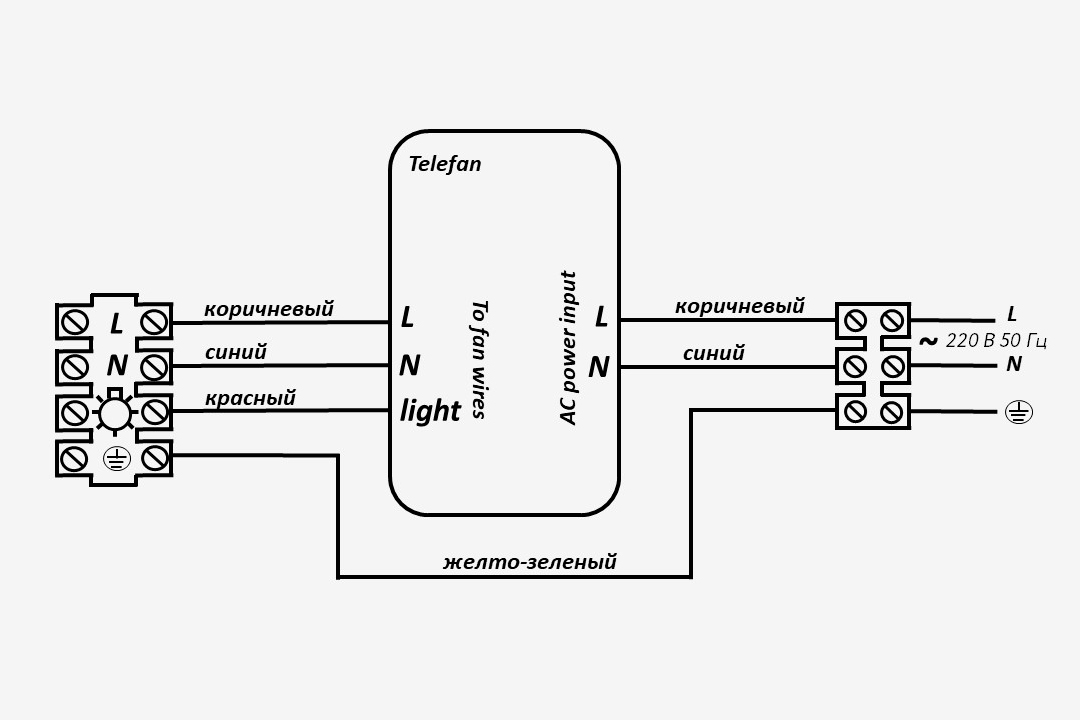

Стандартная схема подключения:
Для подключения радиоприемника DREAMFAN Telefan к люстрам-вентиляторам серий Smart 76, Classic 132, Turbo 76, Orion 132, Jet Silver RC 105, Vegas White 105, Princess White 105, Smart White 105 и Fusion Black Chrome 132 используется стандартная схема. Этот метод подходит в том случае, если шлейфы управления вентилятором и радиоприемником полностью совпадают по конфигурации и назначению контактов.
Дополнительная схема подключения:
Применяется в ситуации, когда стандартные шлейфы вентилятора и радиоприемника не совпадают. Она позволяет корректно интегрировать пульт управления DREAMFAN Telefan с потолочными вентиляторами и люстрами-вентиляторами от производителя DREAMFAN серий Simple 90, Simple 142, Espresso 142 и Hawaii 105. Также эта схема подходит для моделей сторонних производителей, оснащенных асинхронными (AC) двигателями, если их внутренняя разводка не соответствует стандартным подключениям пульта.

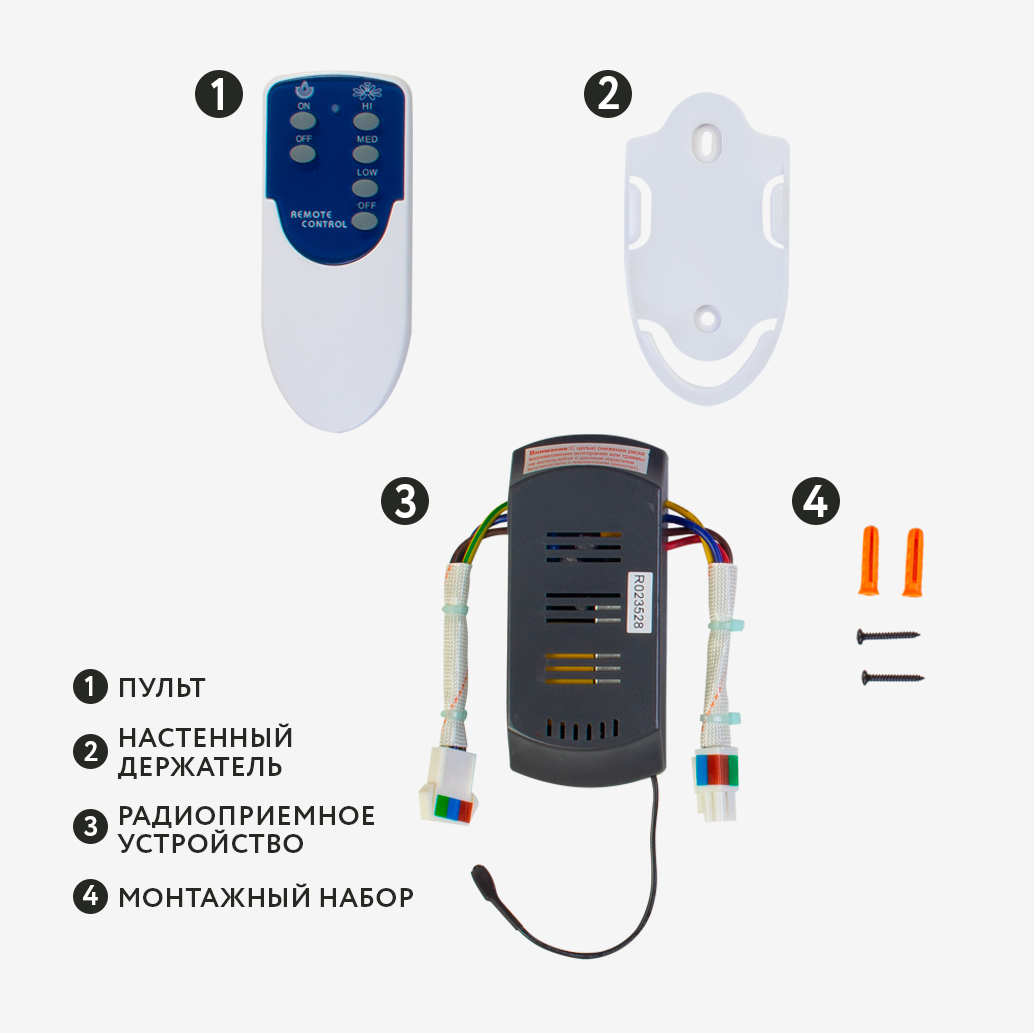

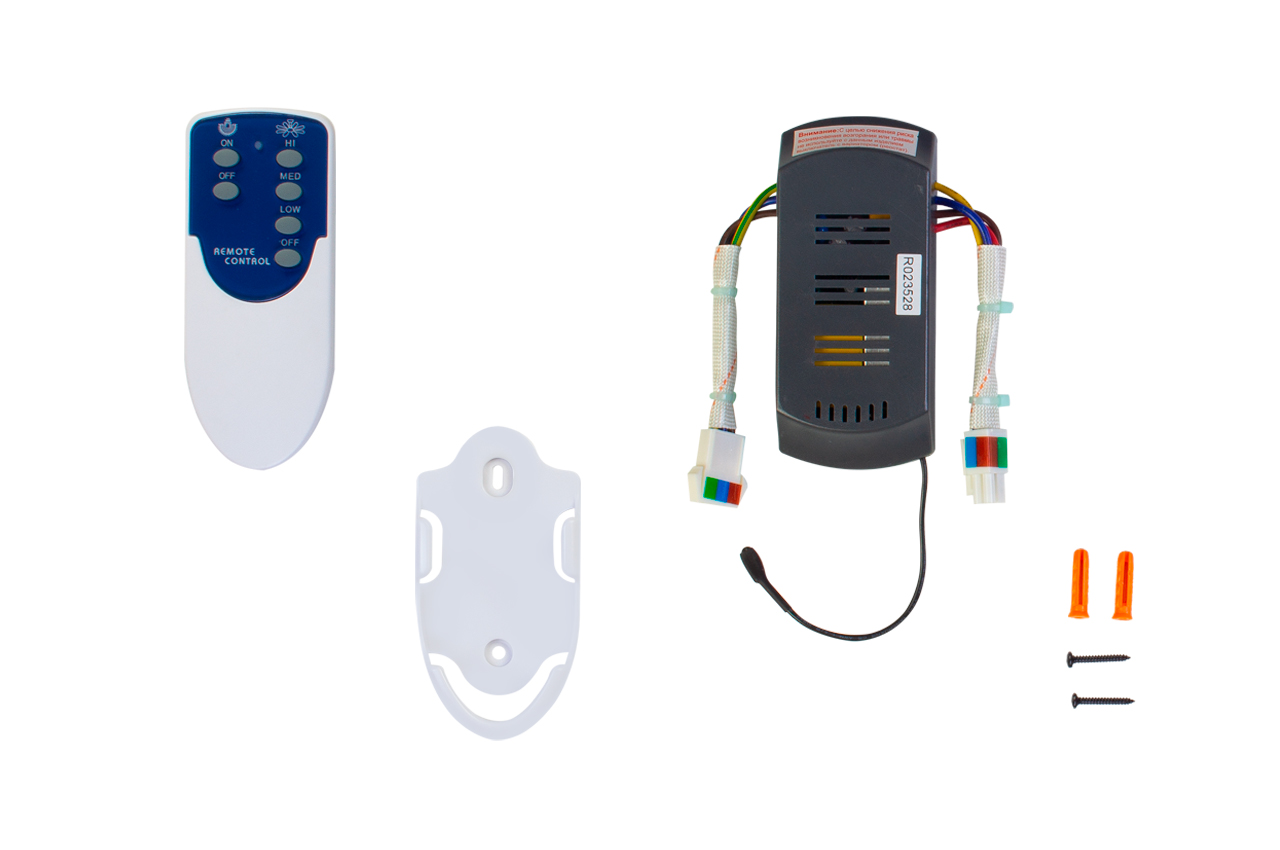

Комплектация:
Для обеспечения безопасной транспортировки пульт и радиоприемное устройство помещены в отдельную картонную коробку. В стандартный комплект поставки входят: сам пульт, настенный карман-держатель для него, радиоприемник с проводами, крепежные элементы, а также руководство по монтажу и эксплуатации на русском языке.
Обратите внимание, что для работы устройства требуются 2 батарейки типа AAA, которые приобретаются отдельно.
Рекомендации:
Комплект Telefan, состоящий из пульта и радиоприемника, предназначен для управления вентиляторами марки DREAMFAN. При этом устройство является универсальным и может использоваться с вентиляторами других производителей.
Важно: при подключении пульта к технике сторонних марок необходимо внимательно изучить инструкцию к конкретному устройству, чтобы обеспечить корректную работу и избежать ошибок в настройке.

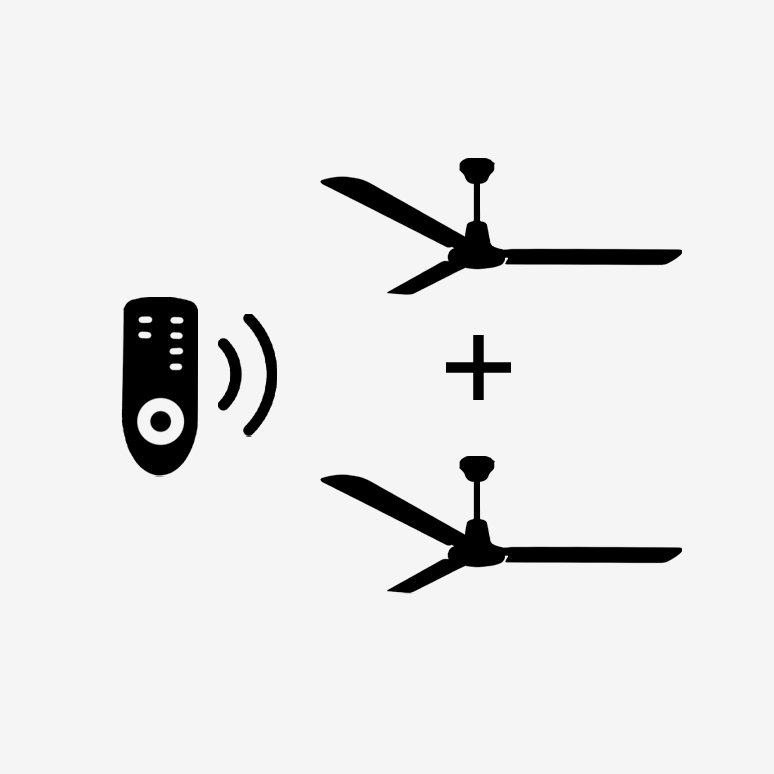

Управление несколькими вентиляторами:
Один радиопульт способен управлять сразу несколькими потолочными вентиляторами. Это удобно для просторных помещений или при наличии нескольких зон охлаждения.
Однако есть важный нюанс: количество пультов должно соответствовать количеству вентиляторов. Это связано с тем, что в каждом устройстве должен быть установлен свой радиоприемник для корректного приема команд.
-

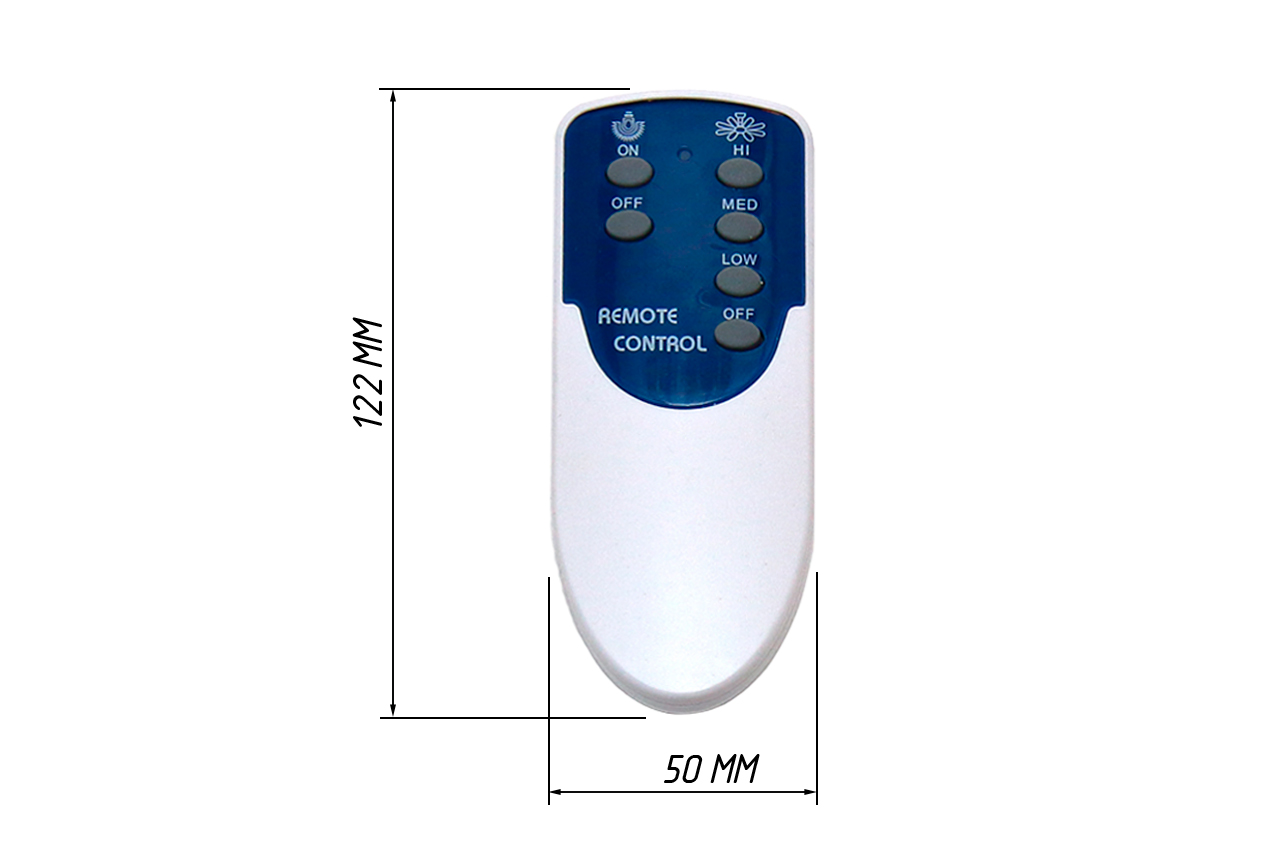

Высота, H20
-
Ширина, С (мм)50
-
Длина, L (мм)125
-

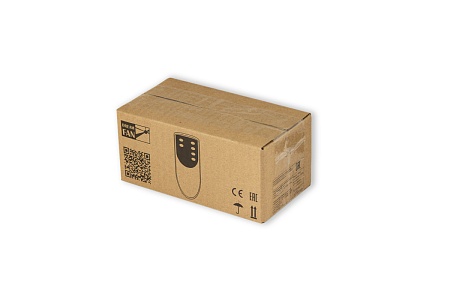

Высота, H73
-
Ширина, B85
-
Длина, A155
