Радио Пульт ДУ DREAMFAN Telefan PRO 53005 для вентиляторов
Назначение:
Радиопульт DREAMFAN® Telefan PRO 53005DFN — это компактное и удобное устройство для управления одним потолочным вентилятором. С его помощью можно легко включать и выключать вентилятор, а также выбирать одну из трех скоростей вращения лопастей. Устройство поддерживает мощность вентилятора до 100 Вт, что обеспечивает стабильную работу даже при длительном использовании.
Кроме того, пульт позволяет управлять световой частью вентилятора, включая и выключая ее. Общая мощность светового элемента не должна превышать 300 Вт. Это делает пульт универсальным решением для комфортного использования потолочных вентиляторов с подсветкой.
Конструкция:

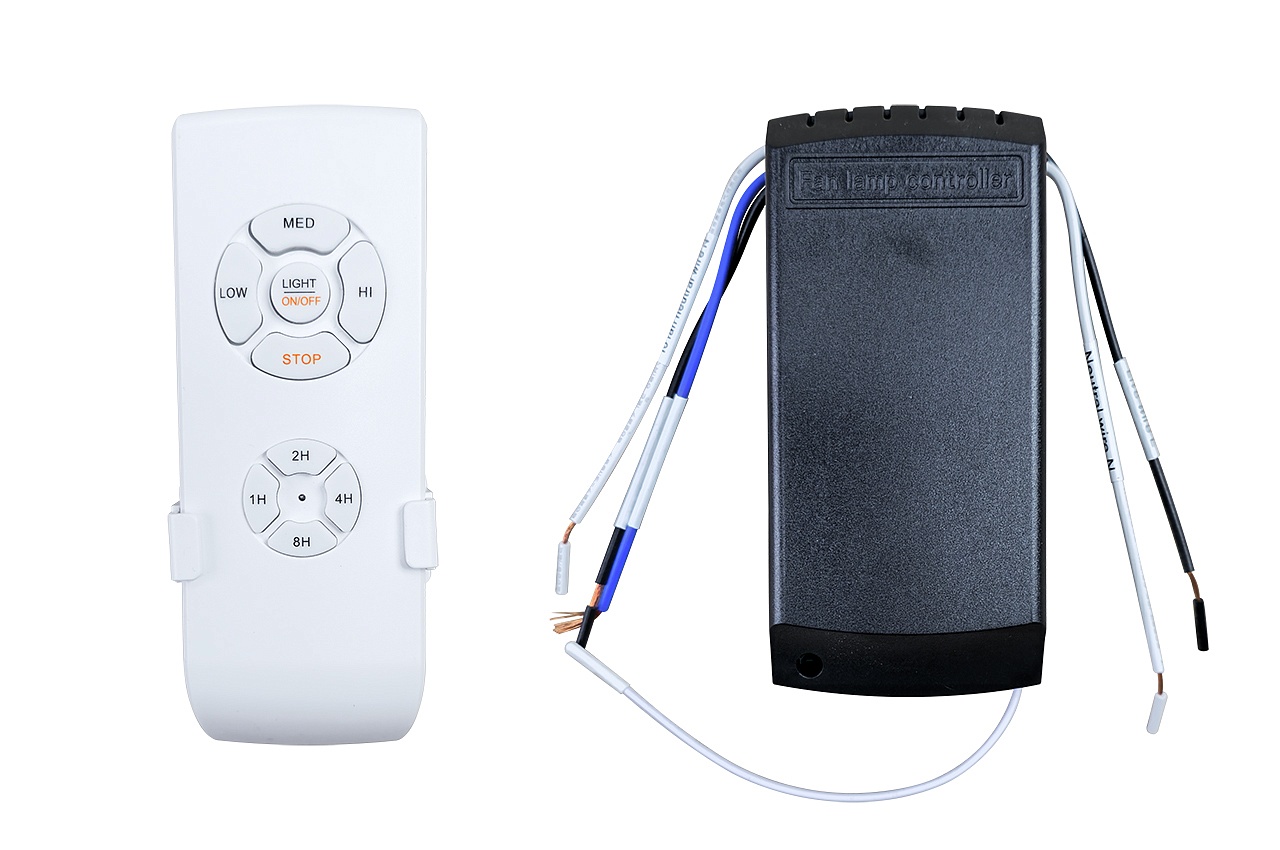

Пульт дистанционного управления DREAMFAN Telefan PRO представляет собой двухкомпонентную систему, объединяющую классический пульт с кнопками и радиоприемник. Приемник — черная коробка с проводами — монтируется скрыто: устанавливается внутри верхнего декоративного металлического колпака потолочного вентилятора, непосредственно под крепежной пластиной.

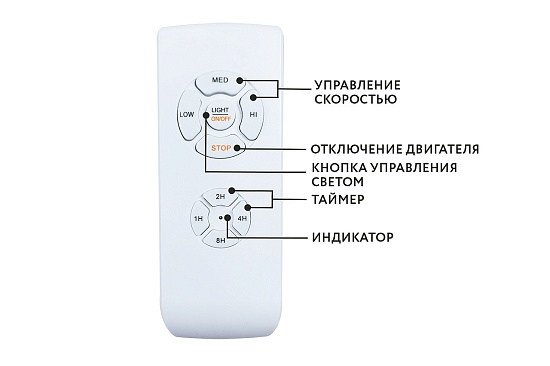

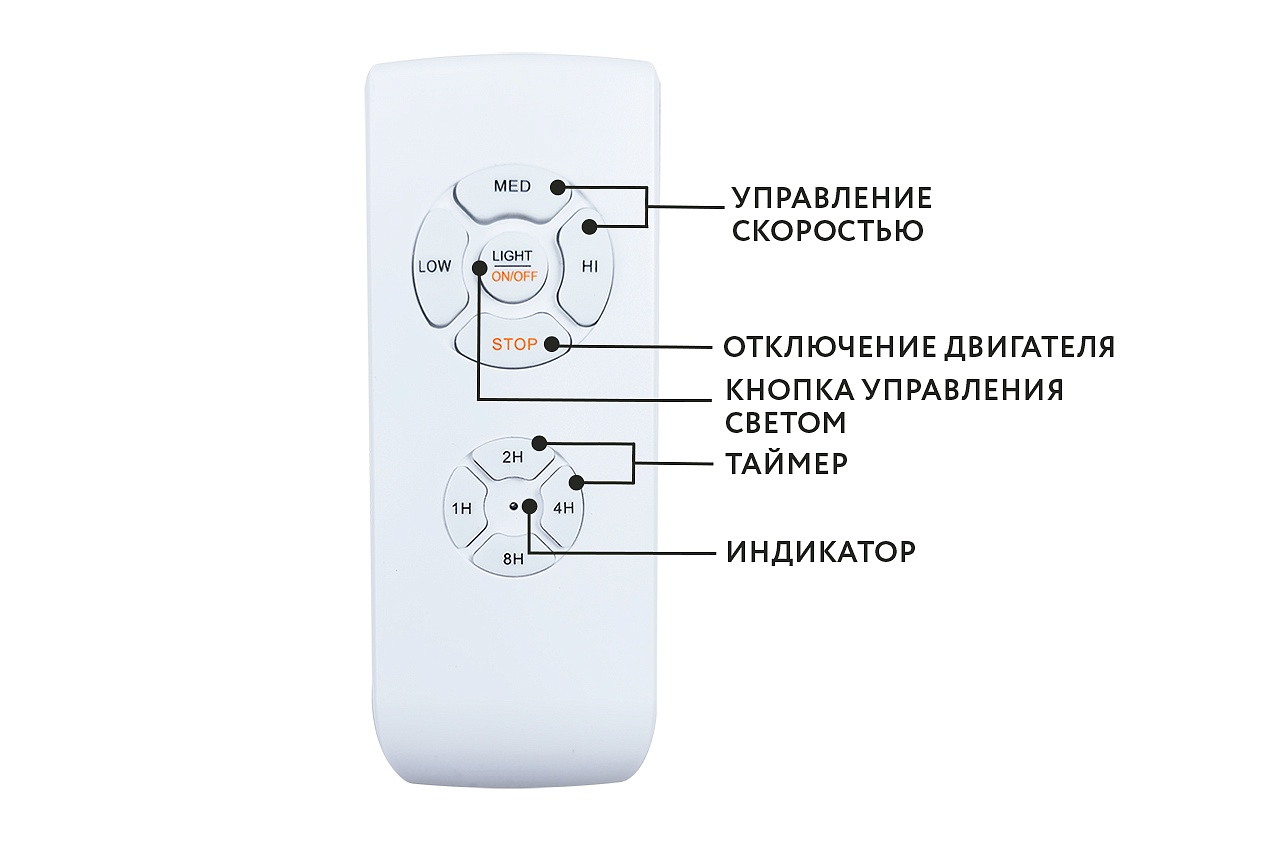

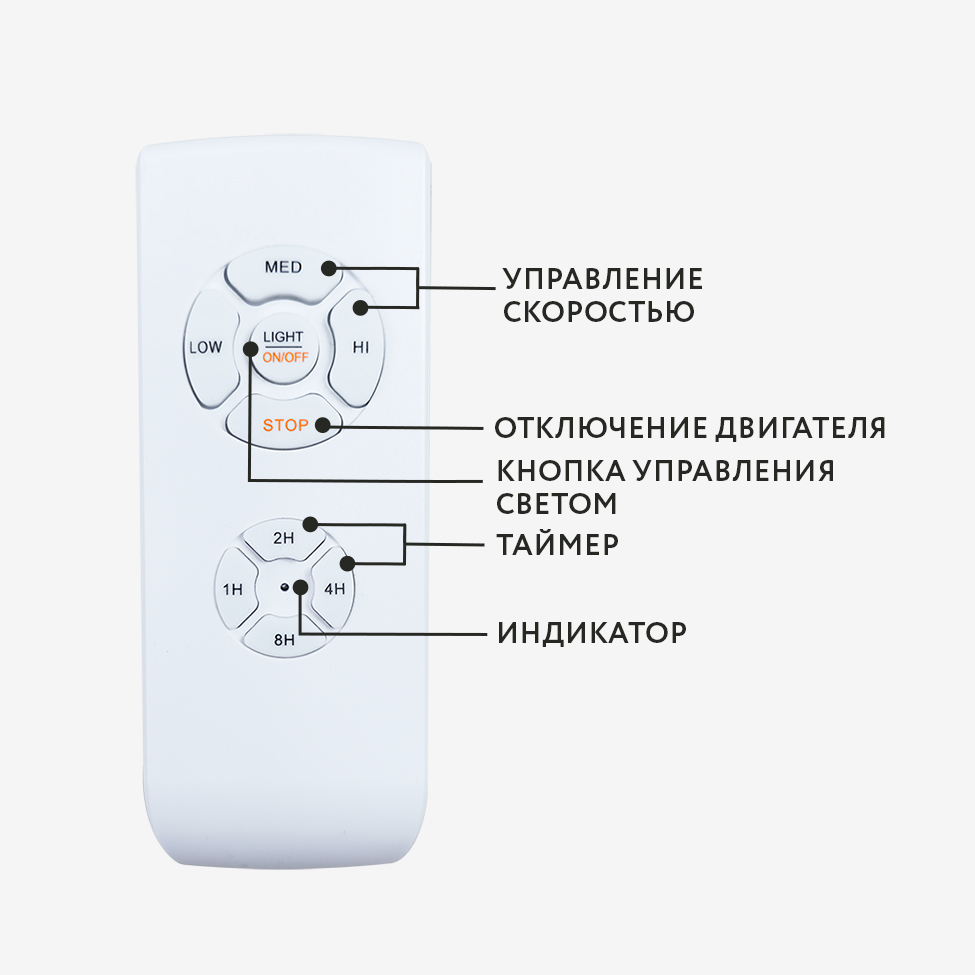

Управление со стороны пользователя осуществляется через удобный пульт, на котором выделены следующие функции:
- Включение и выключение — одна кнопка отвечает за общий запуск и остановку двигателя вентилятора;
- Выбор скорости — предусмотрены три отдельные кнопки для каждой из трех доступных скоростей вращения. Это обеспечивает точный контроль над интенсивностью потока воздуха;
- Освещение — отдельная кнопка включает и выключает встроенный светильник;
- Таймер отключения — позволяет задать время автономной работы устройства. При выборе одного из режимов (1, 2, 4 или 8 часов) вентилятор проработает заданный промежуток времени на ранее выбранной скорости, после чего автоматически выключится.
Технические характеристики:
- Коммутируемое напряжение - 220 В 50 Гц;
- Диапазон рабочих температур - от 0°C до + 40°C;
- Максимальный ток контактов - 10 А;
- Максимальная мощность двигателя подсоединяемого вентилятора - 100 Вт.;
- Максимальная мощность сетевой части вентилятора - 300 Вт.
Схемы подключения и применение:
Пульт DREAMFAN Telefan разработан специально для управления линейкой потолочных вентиляторов бренда DREAMFAN, оснащенных асинхронными (AC) двигателями. Это устройство обеспечивает удобную дистанционную настройку скорости вращения и других параметров работы вентилятора.

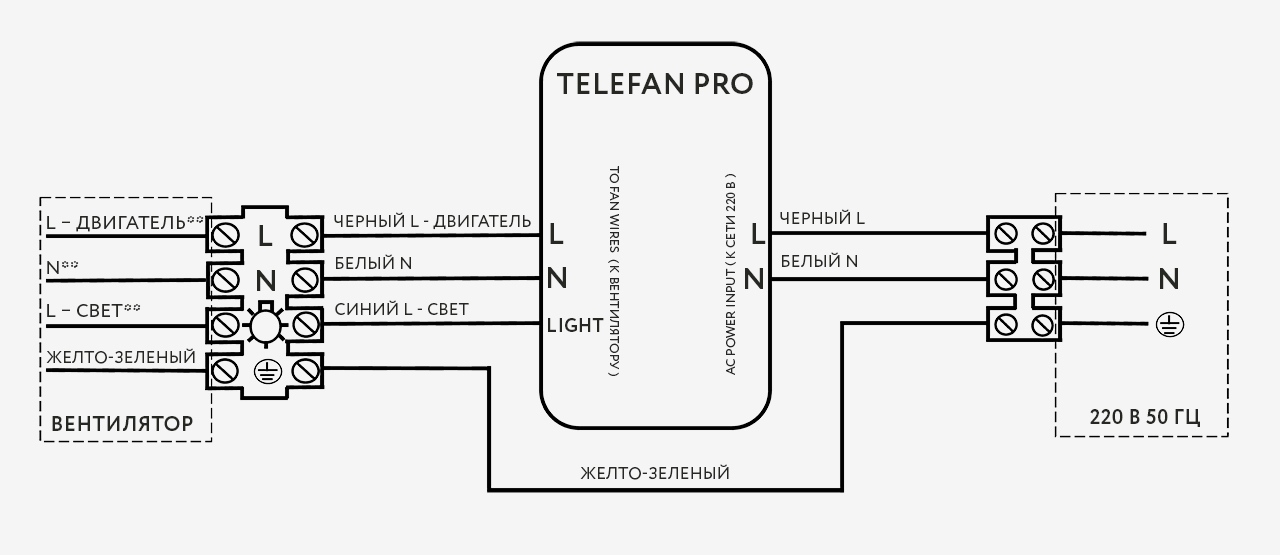

Схема подключения радиоприемника пульта Д/У.
Для корректной установки радиоприемника пульта дистанционного управления необходимо точно соблюдать схему подключения.
Обратите внимание: цветовая маркировка проводов может различаться в зависимости от модели вентилятора.
Перед фиксацией разъемов обязательно перепроверьте соответствие цветов и назначений контактов.

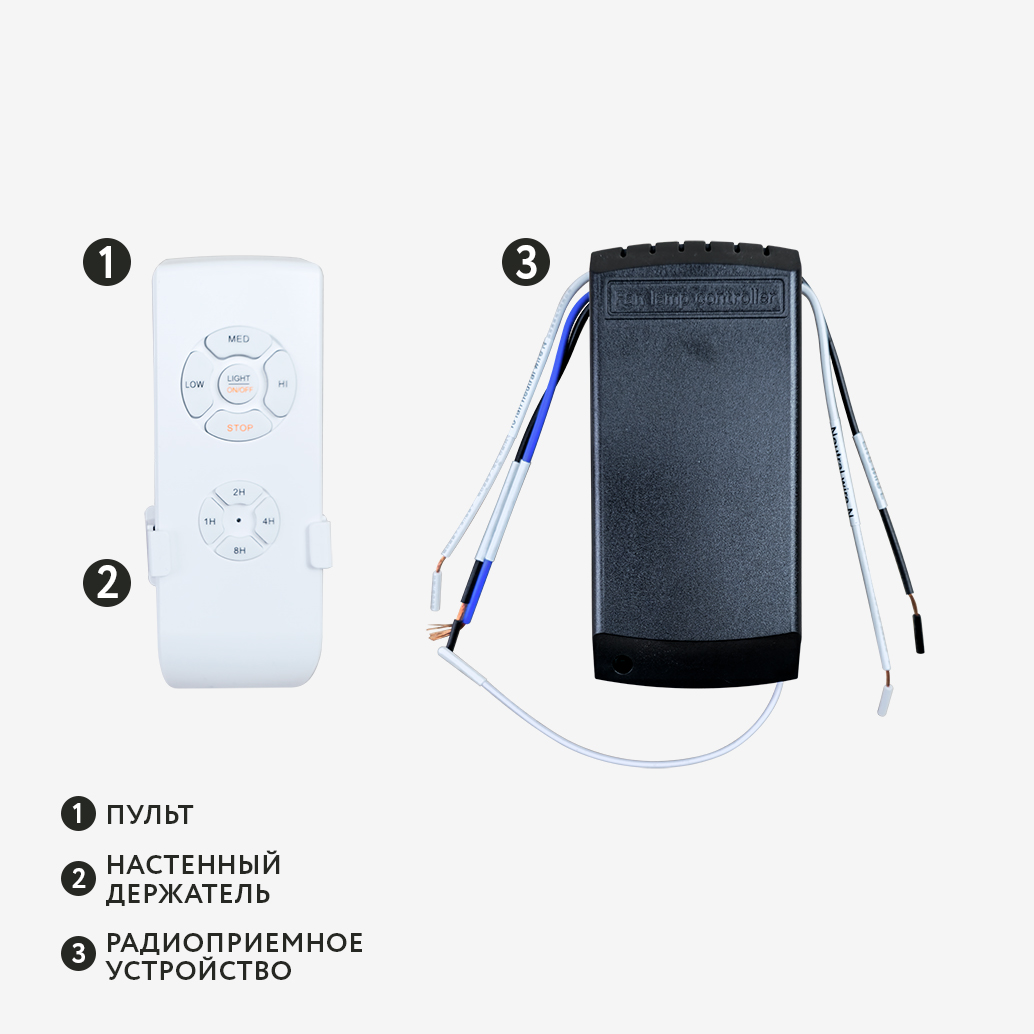

Комплектация:
Для обеспечения безопасной транспортировки пульт управления и радиоприемное устройство упакованы в отдельную картонную коробку. В стандартный комплект поставки входят: сам пульт, настенный карман-держатель для него, радиоприемник с проводами, а также руководство по монтажу и эксплуатации на русском языке.
Обратите внимание, что для работы устройства требуются 2 батарейки типа AAA, которые необходимо приобрести отдельно.
Рекомендации:
Пульт управления Telefan представляет собой универсальное решение для управления вентиляторами. В базовую комплектацию входит один пульт и один радиоприемник, которые предназначены для управления одним устройством.
Важно: при подключении пульта к технике сторонних марок необходимо внимательно изучить инструкцию к конкретному устройству, чтобы обеспечить корректную работу и избежать ошибок в настройке.

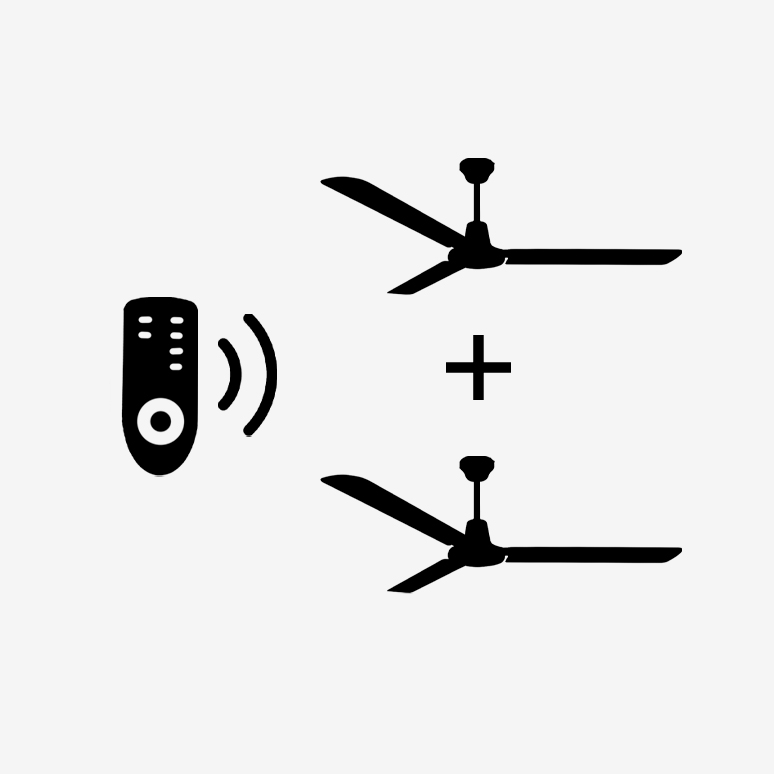

Управление несколькими вентиляторами:
Один радиопульт способен управлять сразу несколькими потолочными вентиляторами. Это удобно для просторных помещений или при наличии нескольких зон охлаждения.
Однако есть важный нюанс: количество пультов должно соответствовать количеству вентиляторов. Это связано с тем, что в каждом устройстве должен быть установлен свой радиоприемник для корректного приема команд.
-

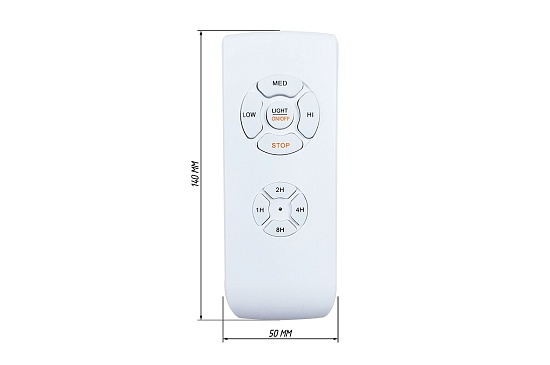

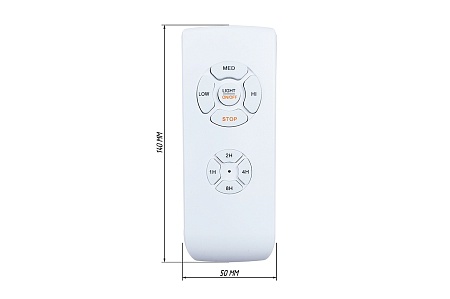

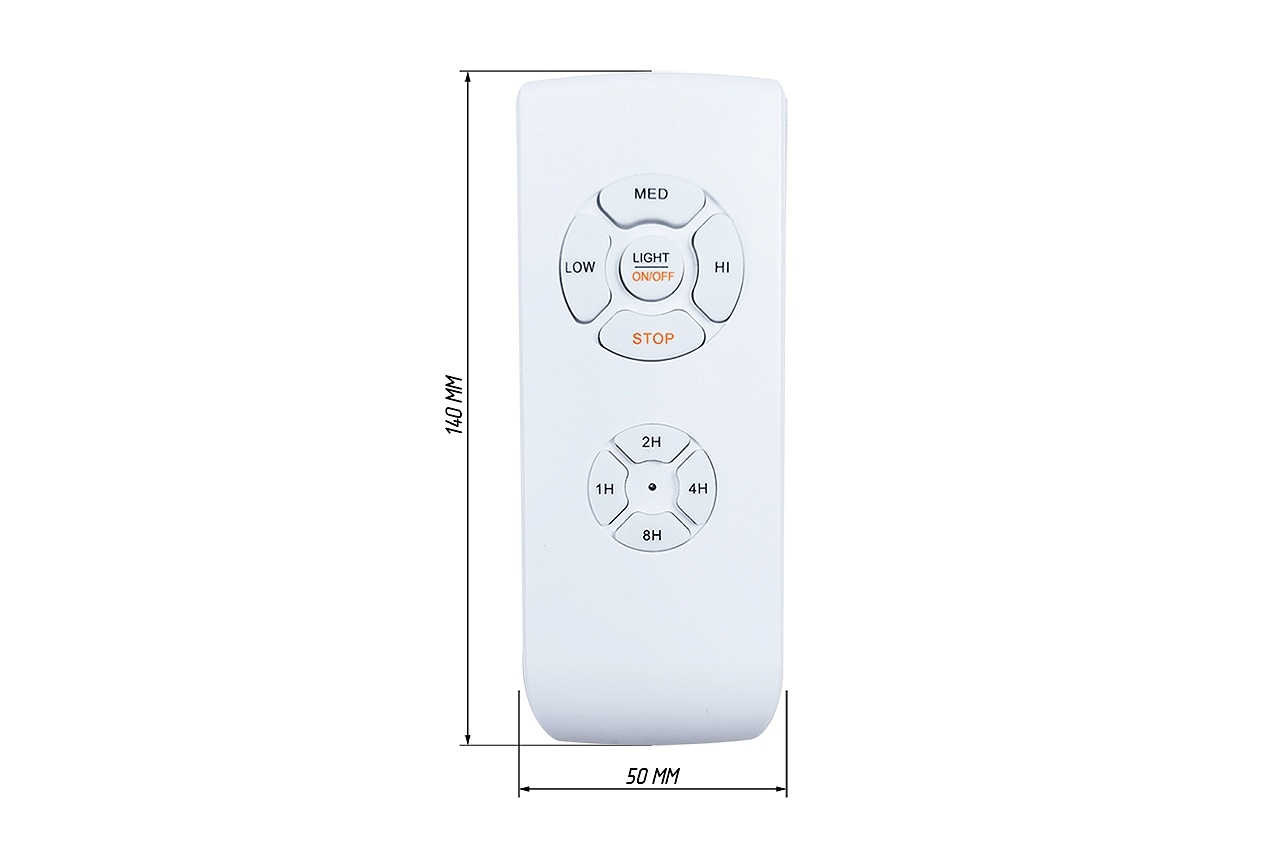

Высота, H20
-
Ширина, С (мм)50
-
Длина, L (мм)125
-
Высота, H73
-
Ширина, B85
-
Длина, A155
